京聯測斜儀小編就以圖解為您詳細介紹一下：在基坑工程中測斜裝置主要是用來量測擋墻的水平位移以及土層中各點的水平位移的。測斜裝置由三部分組成;測斜儀、測斜管和數字式測讀儀，其中測斜管埋設于擋墻內或土體中，量測時將測斜儀伸入測斜管內，并由引出導線將測斜管的水平位移量值瞬時反映在測讀儀上。

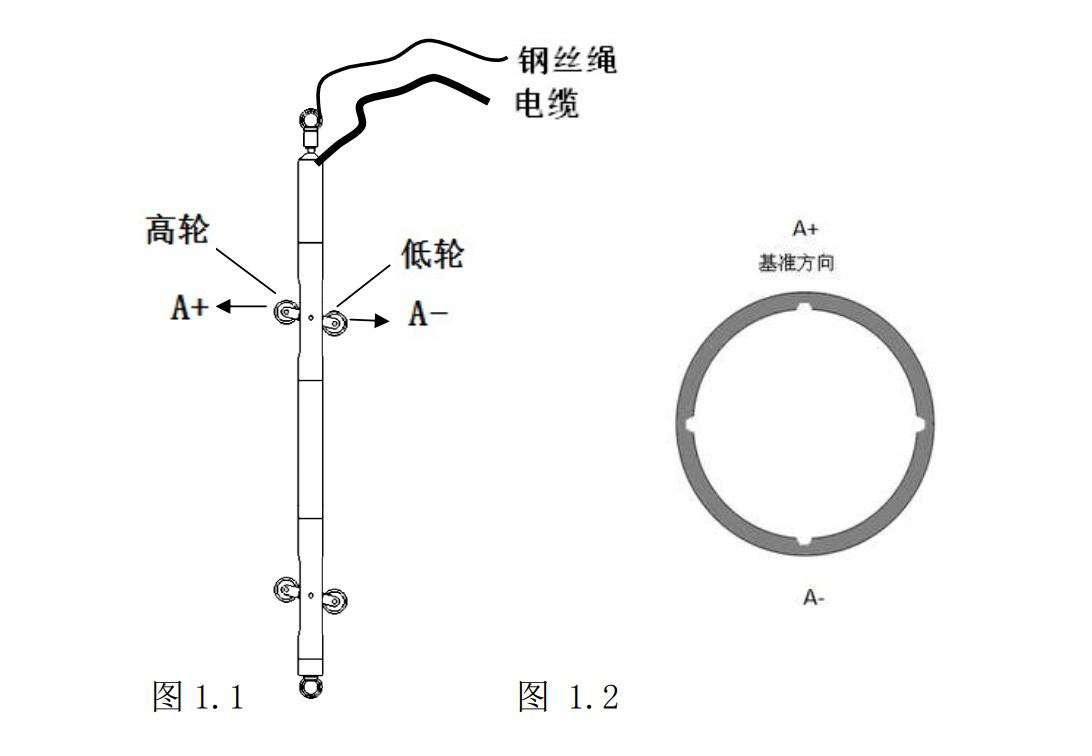

測斜儀的外觀為細長金屬魚雷狀探頭，上、下兩端配有兩對導向輪，上端有與測讀儀連接的絕緣量測導線。圖129所示為一個測斜儀的構造示意圖。其工作原理是，利用重力擺錘始終保持鉛直方向的性質，測得儀器中軸線與擺錘垂線的傾角。傾角的變化可由電信號轉換而來，從而可以知道被測對象的位移變化值。在擺錘上端固定一個彈簧銅片，銅片上端固定，下端靠著擺線，當測斜儀傾斜時，擺線在擺錘的重力作用下保持鉛直，壓迫簧片下端，使簧片發生彎曲，由粘貼在簧片上的電阻應變片輸出電信號，測出簧片的彎曲變形，即可得知測斜儀的傾角，從而推出測斜管的位移。

市場上供應的測斜管一般有 PVC塑料管和鋁合金管兩種，管長分有 2m和4m 兩種規格，管段之間由外包接頭管連接。測斜管內對稱分布有四條十字型凹型導槽，作為測斜儀導向輪上下滑行的滑道。鋁合金管的韌性和柔度較好，比PVC 管更適合于現場監測，但成本較高。

實際量測時，將測斜儀與標有刻度的信號傳輸線連接，信號線另一端與測讀儀連接。測斜儀上有兩對導向輪，可以沿測斜管的凹型導槽滑入管底，然后每隔一段距離向上拉線讀數，測定各位置處管道與垂直線之間的相對傾角，假定土體或擋墻與測斜管之間撓曲變形相協調，就能得到土層或擋墻內不同標高位置處的水平位移，只要配備足夠多的量測點，所繪制的曲線是連續光滑的。
